DeM100Z综合电力测控仪

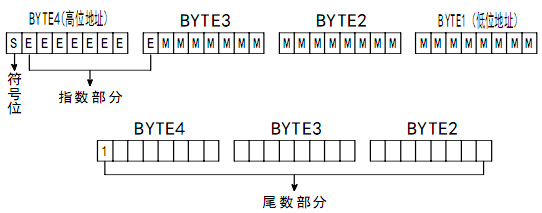

IEEE-754 数据格式说明：IEEE-754 是采用 4 字节的二进制的浮点数来表示一个数据电量，其数据格式和意义如下：
符号位：SIGN=0 为正，SIGN=1 为负。


指数部分：E=指数部分-126
尾数部分：M=尾数部分补上位为 1
数据结果：REAL= SIGN×2^E×M（256×65536）
例如：主机读电能数据，从地址表上可以知道电能（正有功吸收）地址为：89（0059H）长度为 2 个字（4字节浮点数）。
主机：01H 04H 00H 59H 00H 02H A1H D8H
从机：01H 04H 04H C9H 2BH 07H 46H 37H D2H 其中 C9H、2BH、07H、46H 为有功电度（吸收）数据，可计算出电度值为 8.651KWh,37H、D2H 为 CRC16 的高位和低位。
 功能输出

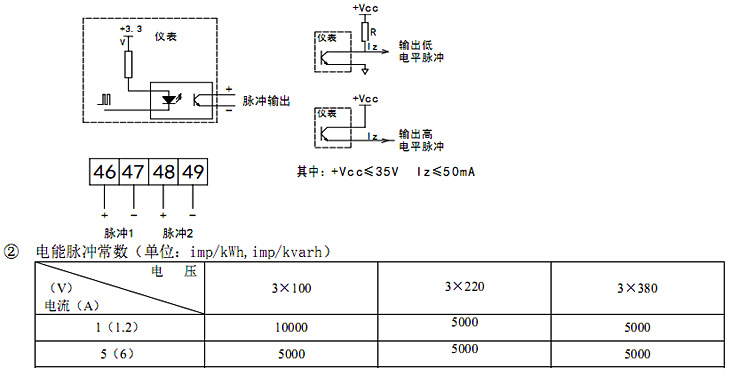

电能脉冲输出：DEM100Z 提供4 象限的电能计量， 2 路电能脉冲输出功能和 RS485 数字接口，能实现电能数据的显示和远传。仪表 LCD 可显示正向有功电能(吸收)和正向无功电能（感性），利用集电极开路的光耦继电器的电能脉冲能实现有功电能和无功电能的远传。
①  接口形式：集电极开路的光耦隔离输出。
    脉冲取得的方法有 2 种，外部接线时注意正负极性！如图：

«‹ 11 12 13 14 15 ›»
