| DeM100Z综合电力测控仪 |
|
|
地址码在帧的开始部分，由一个字节（8 位二进制码）组成，十进制为 0～255，在我们的系统中只使用 1-247, 其它地址保留。这些位标明了用户指定的终端设备的地址，该设备将接收来自与之相连的主机数据。每个终端设备的地址必须是的，仅仅被寻址到的终端会响应包含了该地址的查询。当终端发送回一个响应，响应中的从机地址数据便告诉了主机哪台终端正与之进行通信。

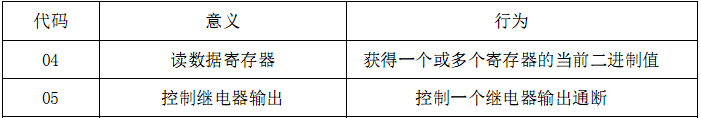

功能码告诉了被寻址到的终端执行何种功能。下表列出 DEM100Z 所支持的的功能码，以及它们的意义和功能. |
|
|
数据码包含了终端执行特定功能所需要的数据或者终端响应查询时采集到的数据。这些数据的内容可能是数值、参考地址或者设置值。例如：功能域码告诉终端读取一个寄存器，数据域则需要指明从哪个寄存器开始及读取多少个数据，而丛机数据码回送内容则包含了数据长度和相应的数据。
校验码错误校验（CRC）域占用两个字节，包含了一个 16 位的二进制值。CRC 值由传输设备计算出来，然后附加到数据帧上，接收设备在接收数据时重新计算 CRC 值，然后与接收到的 CRC 域中的值进行比较，如果这两个值不相等，就发生了错误。
生成一个 CRC 的流程为：
1．预置一个16 位寄存器为 0FFFFH（全 1） ，称之为 CRC 寄存器。
2．把数据帧中的个字节的 8 位与 CRC 寄存器中的低字节进行异或运算，结果存回 CRC 寄存器。
3．将 CRC 寄存器向右移一位，位填以 0，位移出并检测。
4．上一步中被移出的那一位如果为 0，则重复第三步（下一次移位） ；如果为 1，则将 CRC 寄存器与一个预设的固定值（0A001H）进行异或运算。
5．重复第三步和第四步直到完成 8 次移位。这样处理完了一个完整的八位数据。
6．重复第 2 步到第 5 步来处理下一个字节，直到所有的字节处理结束。
7．终 CRC 寄存器的值就是 CRC 的值。 |
