DeM100Z综合电力测控仪

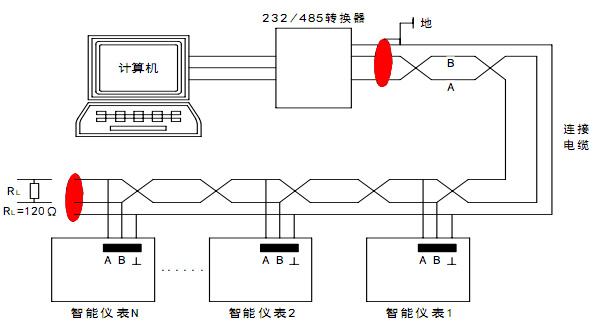

MODBUS_RTU 通讯协议：MODBUS 协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即：在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。
MODBUS 协议只允许在主机（PC，PLC 等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而于响应到达本机的查询信号。

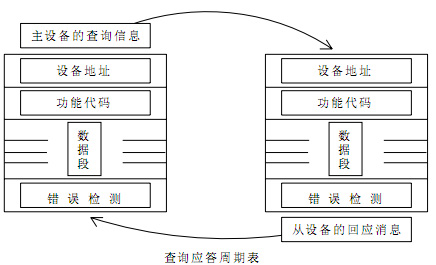

       主机查询：查询消息帧包括设备地址码、功能代码、数据信息码、校准码。地址码表明要选中的从机设备；功能代码告之被选中的从设备要执行何种功能，例如功能代码 04 是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的任何附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读及要读的寄存器数量；校验码用来检验一帧信息的正确性，从设备提供了一种验证消息内容是否正确的方法，它采用 CRC16 的校准规则。
       从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和 CRC16 校验码。数据信息码则包括了从设备收集的数据：如寄存器值或状态。如果有错误发生，我们约定是从机不进行响应。
       传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS 协议– RTU 方式相兼容的传输方式。每个字节的位（1 个起始位、8 个数据位、奇偶校验位、1 个停止位。
数据帧的结构：即报文格式。
