DeM100S(X)电子式电度表 |
|
3.数字通讯
●概述:
DeM100S-9S1/DeM100S-3S1 数字接口提供了远程微机(PC 机、工控机、PLC)通过其 RS-485 数字接口来实现对仪表的编程、数据采集、现场监控等功能,其特点如下:
①.采用RS-485 数字接口(差分、半双工)
②.电气隔离:数字接口仪表
③.通讯参数可设置:地址、波特率、数据格式
●MODBUS 通讯协议分析:
MODBUS 协议是一种主从式点对点的通讯协议,允许一台主机和多台从机之间进行数据通信,在DeM100S-9S1仪表通讯系统中,主机是微机的(PC 机、工控机、PLC) ,从机是 DeM100S-9S1 仪表。在该通讯系统中,每条支线路可连接 32 台仪表,通讯距离达 1.2km,通讯方式采用主机请求,从机应答。即:主机提出命令请求,从机响应接收数据后作数据分析,如果数据满足通讯规约,从机做数据响应。
主从机间的通讯每一帧数据包含以下信息(16 进制) |
|
从机地址(1 个字节) :从机设备号,主机利用机地址来识别进行通讯从机设备命令字(1 个字节),设定主机对从机的通讯内容。
信息字(N 个字节) :包括进行两机通讯中各种数据地址、数据长度、数据信息。
校验码(2 个字节) :用于检测数据通讯错误,采用循环冗余码 CRC16。
说明:数据地址、数据长度为 2 个字节数据长度,数据信息为 N 个字节数据长度信息。
● 数据接口的应用
①通讯参数的设置:通过仪表上的编程键盘对仪表以下通讯参数据进行设置。
仪表地址:设置通讯网络中从机(仪表)地址号,可以设置为 1~247。
通讯速度:设置通讯网络中通讯速度,可选择通讯速度(波特率)为 4800 或9600。
数据格式:设置通讯网络中数据格式:1 个起始位,8 个数据位,1 个停止位,可选择无校验位、
偶校验位。 |
|

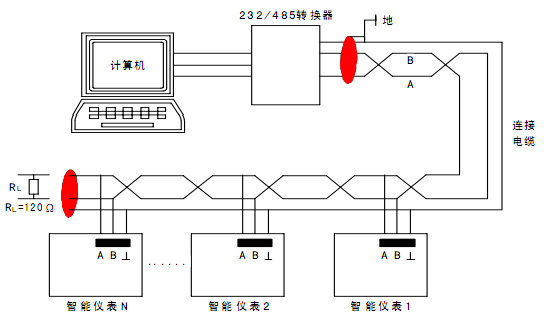

②网络连接:连接好仪表上的通讯接线(RS485:A+、B-)
说明:连接线建议采用双绞屏蔽线,同时双绞屏线的两端都接地,以减少现场干扰。增加终端电阻RL为 120Ω(远离主机的仪表 485+,-两端)可减少反射干扰,建议在通讯速度快(9600)或通讯距离较远的情况下(700m)的情况下连接。
③采用通讯软件测试:
将通讯接口(232/485)、连接线、仪表连接好。运行专用的通用软件就能完成仪表编程和数据采集。 |
