DeM100Z综合电力测控仪

注： DOi 为第 i 路开关量输出，DIi为第 i 路开关量输入 A．辅助电源：DEM100Z 系列网络电力仪表具备通用的（AC/DC）电源输入接口，仪表极限的工作电源电压为 AC/DC：85～265V ，请所提供的电源适用于 DEM100Z 系列产品，以防止损坏产品。

B．输入信号：DEM100Z 仪表采用了每个通道单独采集的计算方式，了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

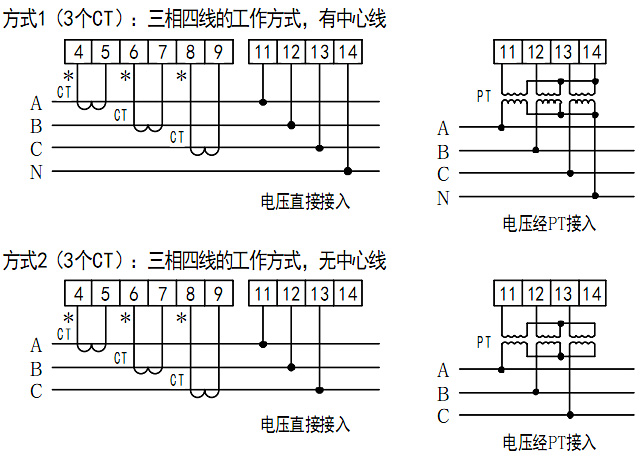

注： “*”为电流进线端。
1）电压输入：输入电压应不高于产品的额定输入电压（100V，220V 或 380V），否则应考虑使用 PT，在电压输入端需安装 1A 保险丝。
2）电流输入：标准额定输入电流为 5A，大于 5A 的情况应使用外部 CT。如果使用的 CT 上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开 CT 一次回路或者短接二次回路。建议使用接线排，不要直接接 CT，以便于拆装。
3）要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！！（功率和电能）

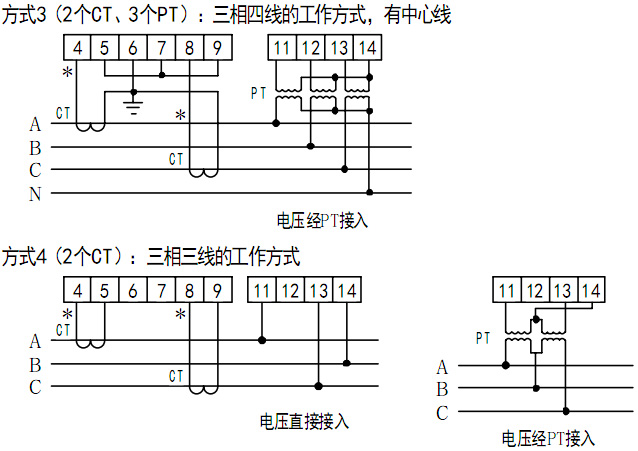

4）仪表输入网络的配置根据系统的 CT 个数决定，在 2 个 CT 的情况下，选择 3 相 3 线两元件方式、在3 个 CT 的情况下，选择 3 相 4 线三元件方式。仪表接线、仪表编程中设置的输入网络 NET 应该同所测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在 3P3W 中，电压测量和显示的为线电压；而在 3P4W 中，电压测量和显示的为相电压。

使用指南

1. 测量：DEM100Z 可测量电网中全部的电力参数，如：Ua、Ub、Uc、Ia、Ib、Ic、P、Q、S、F、PF、EP 、EQ 等多个电量，对于多功能谐波表而言还增加了测量 2-15 次谐波值，全部的电量信息都保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集全部电量数据。
2.显示
