7.1. 启动保护
—— 在启动时间内，保护器只对短路、过压、欠压、断相及三相电流不平衡进行保护。
启动延时时间
设定范围 2 ~ 255 秒
出厂设置值 5 秒

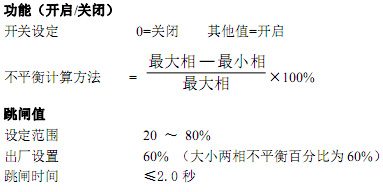

7.2. 三相电流不平衡（断相）保护
——保护器根据小相电流和相电流的比值判断是否越限来判断是否需要保护动作。当任何两相间的电流比值大于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示三相电流不平衡跳闸信息。
当 A、B、C 三相电流断开一相或两相并持续一定时间（即跳闸时间） ，如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示断相跳闸信息。
|
|
|
|
7.3. 堵转保护
——在电动机运行后，保护器根据检测到的相电流和保护器整定电流的比值判断是否越限来判断是否需要保护动作。当电流比值大于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示堵转跳闸信息。
跳闸值
设定范围 0，3 ～ 15 倍（0 为关闭堵转保护，打开时可设为整定电流的 3 ～15 倍）
出厂设置值 5 倍
跳闸时间 ≤2.0 秒
7.4. 过流保护

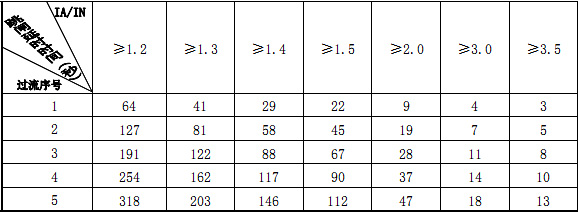

——保护器对电动机电流值的跟踪计算来保护电动机免于因过流而缩短寿命或损坏。电动机电流值直接显示在面板上。过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。下表为过流序号对应的过流倍数与保护器动作时间特性。
|
|
|
注：表中 IN为整定电流值，IA 为工作电流值，动作时间单位为秒。
设定范围 1 ~ 5 （过流序号）
出厂设置值 3
7.5. 欠流保护
——保护器根据检测到的小相电流和保护器整定电流的比值判断是否越限来判断是否需要保护动作。当电流比值小于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示欠流跳闸信息。
功能 （开启/关闭）
开关设定 0=关闭 其他值=开启
跳闸值
设定范围 30% ～80%
出厂设置值 40%
跳闸时间 ≤10 秒
7.6. 过压保护 （控制回路电压）
——保护器根据在线电压和过压跳闸设定值的大小判断是否越限来判断是否需要保护动作。当在线电压值大于过压跳闸设定值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示过压跳闸信息。
功能 （开启/关闭）
开关设定 0=关闭 其他值=开启
跳闸值
设定范围 220～264V（过压值）
出厂设置值 253V
跳闸时间 ≤30 秒 |
|
7.7. 欠压保护 （控制回路电压）
——保护器根据在线电压和欠压跳闸设定值的大小判断是否越限来判断是否需要保护动作。当在线电压值小于欠压跳闸设定值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示欠压跳闸信息。
功能 （开启/关闭）
开关设定 0=关闭 其他值=开启
跳闸值
设定范围 220～176V（欠压值）
出厂设置值 187V
跳闸时间 ≤30 秒
7.8. 短路保护
——保护器根据检测到的相电流和保护器整定电流的比值判断是否越限来判断是否需要保护动作。当电流比值大于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示短路跳闸信息。
功能 （开启/关闭）
开关设定 0=关闭 其他值=开启
跳闸值
设定范围 6 ～ 15 倍（打开时可设为整定电流的 6 ～15 倍）
出厂设置值 8 倍
跳闸时间 ≤0.2 秒
7.9. 漏电保护（附加保护）
——电动机启动后，保护器根据外置零序互感器检测到的漏电电流值是否越限来判断是否需要保护动作，当检测到的漏电电流值大于设定值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示漏电跳闸信息。下表为漏电电流设置序号与漏电电流保护设置值的对应关系表：
|
