DeM100Z综合电力测控仪

③ 电气特性：脉冲采集接口的电路示意图中 VCC≤48V，IZ≤50mA 。
④ 应用举例：可编程序控制器 PLC 采用开关量输入模块，假定在 T 时间段内采集到 N 个有功电能脉冲，仪表输入为：10KV/100V、400A/5A，则 T 时间段内仪表电能累积为：（N÷5000）×（10000÷100） ×（400÷5）度电。
● 开关量模块部分：
DEM100Z 提供 4 路开关量输入功能，采用干接点开关信号输入方式，仪表内部配备+12V 的工作电压，无须外部供电。当外部接通的时候，经过仪表开关输入模块 DI 采集其为接通信号，显示为 1；当外部断开的时候，经过仪表开关输入模块 DI 采集其为断开信号，显示为 0。开关量输入模块不仅能够采集和显示本地的开关信息，同时可以通过仪表的数字接口RS485内部的DIO口寄存器实现远程传输功能，即“遥信”功能。开关输入电气参数：Ri<500Ω接通。
DEM100Z 还提供 2 路继电器的开关量输出功能：可用于各种场所下的报警指示、保护控制等输出功能。在开关输出有效的时候，继电器输出导通，开关输出关闭的时候，继电器输出关断。
    附下图：
1）。电气参数：
        开入 DI：接同电阻 R<500Ω；关断电阻 R>100kΩ.
        开出DO： AC250V 50mA .

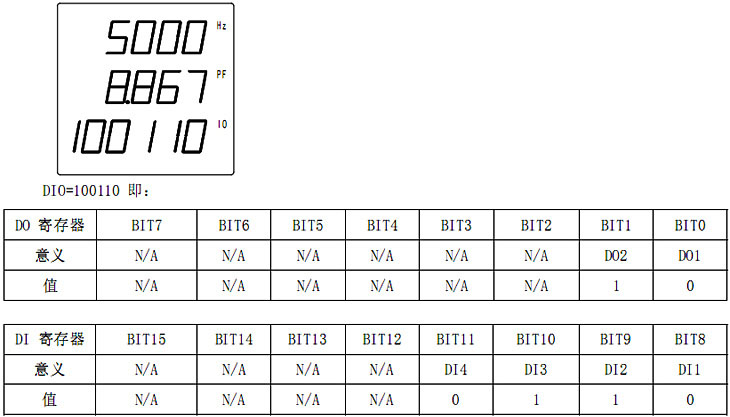

2）。DIO 信息寄存器（地址11）：1 表示导通、0 表示关断，通过RS485 数字接口度曲读取DIO 信息和写入DIO 信息来实现开关信号的“遥测”和“遥控” 。另外，利用MODBUS读命令（04功能）和控制继电器输出（05功能）可以更方便、可靠地实现“遥信”和“遥控”,仪表LCD 可显示DIO 模块的状态信息，如下图所示：

注：A．N/A表示没有使用的位，用户可以不必关心。
B．电气参数：开入：接通电阻 R<500；关断电阻R>100K 、开出：AC/DC 200V 3A
● 应用举例：
A. 开关量输入：
开关量输入可以监控 4路数字状态，在采集输入信号后仪表的 LCD 会显示“导通--1”或者“关断--0”信息，用于开关信号的本地监控。将 DEM100Z 显示界面切换到开关量显示状态即出现“IO”字样面板。第三行的左边第三位开始连续四位依次表示 DO4，DO3，DO2，DO1 对应的端子为 74，73，72，71。通过仪表的RS485 接口可以将 DI 状态远传。
B. 开关量输出：
开关量输出可用于遥控模式和越界报警二种功能，只能二选一。DEM100Z 目前提供两路继电器输出
1).越界报警功能：在菜单 DOi/ALr/ALPr/中可以选择多种电量之一作为报警源，主要包含：IA，IB，IC，UA，UB，UC，P，Q，PF，F，IABC，UABC 等。报警又分成上限，下限报警两种门限报警：当测量值低于下限报警值或高于上限告警值时并保持该状态的时长超过设定的延时时间将产生报警，其中延时时间在菜单DO-i/ALr/delay/中可以设定其单位为 ms，报警方面还加入了回滞量参数整定，小分辨力为 0.1%, 当信号回到回滞量允许的测量范围以内就不再报警。报警设定值取信号的高 4 位有效数字，例如我们设定参数为：(对 DO1进行操作)
NO.1选 Ib 作为报警源，(do1/ALr/ALPr/Ib)
NO.2 上限的设定值为 5000(此时下限不起作用，我们约定满偏显示电流为 600.0A，这里设定的上限电流即为 500.0A)，(do1/ALr/ALHL/H/5000)。
NO.3 回滞量输入为 50（其单位为 0.1%所以设置回滞量即为 5%），(do1/ALr/ALPH/50)。
NO.4 延时时间为 100(其单位为 10ms所以设置时长为 1000ms也即 1s)，(do1/ALr/ delay /100)。
给出程序报警动作特性条件：
上限启用报警：当测量值>上限设置值，该特性维持时间超过设定的延时时间后对应的输出动作。
上限停用报警：当测量值<上限设置值×（1-回滞量%），对应的输出不动作。
下限启用报警：当测量值<上限设置值，该特性维持时间超过设定的延时时间后对应的输出动作。
下限停用报警：当测量值>上限设置值×（1+回滞量%），对应的输出不动作。
在上述设定值中，所测电流 IA 为 501.3A 那么由于 501.3A>500.0A,所以在 1s 后产生上限报警，对应的继电器 DO1有输出；当所测的电流低于 500.0A×（1-5%）时 DO1 输出不再动作。
2).远程控制功能：对远程控制而言，可以将继电器输出设成电平方式或脉冲方式，其中脉冲方式延时保持单位为 10MS，然后通过上位机软件（使用 MODBUS 05 命令）控制继电器输出的通断。
● 模拟量变送输出模块：DEM100Z 提供了1 路模拟量的变送输出功能，可任意选择多个测量电量参数中的1 个电量，通过仪表本身的1个模拟量变送模块来实现相对应电参量的模拟变送输出功能4-20mA在订货时须事先说明），其数量对应关系可任意设置。
A．电气参数：输出4-20mA精度等级0.5％；过载：120％有效输出，电流23.2mA、电压12V；负载：ＲMAX=400Ω。
B．应用举例：可通过仪表编程键盘设置相应寄存器，实现 1 路模拟变送输出的设置，包括选择需变送的电量项目和满量程20mA输出对应的电量参数,然而需要说明的是变送的相关设置一般在出厂时就已经设置好了，所以用户可以不关心变送的相关设置操作。
附录：
签定合同时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
型号：DEM100Z
变比：10KV/100V 200A/5A
电力网络：三相三线
通讯：RS485/MODBUS-RTU
功能扩展：模拟量变送输出扩展模块
